大型船 航海灯 (全長50m以上)/NAUTILIGHT NAVI LED
LED航海灯
大型船灯 全長50m以上の船舶用

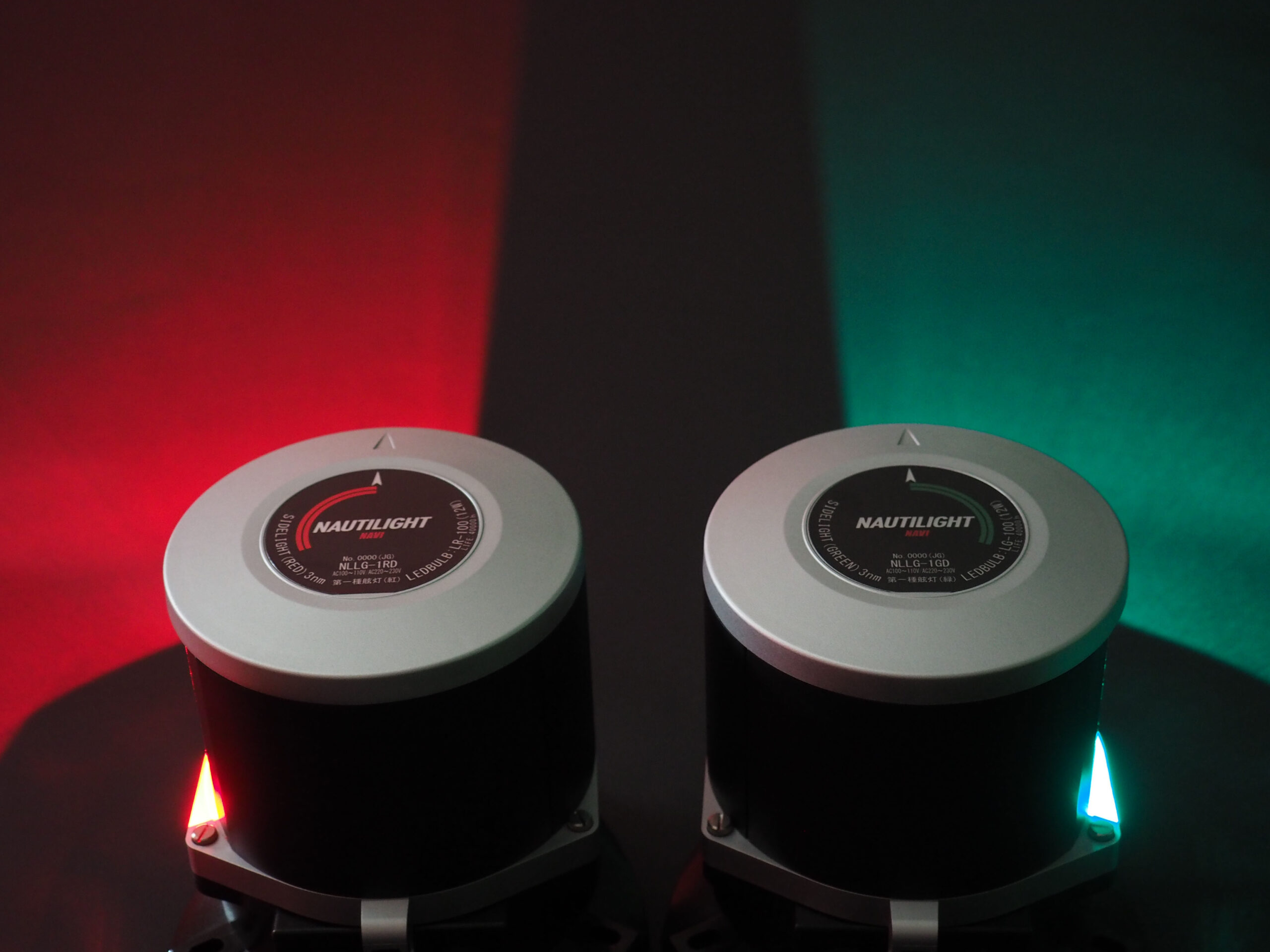

NAUTILIGHT NAVI LED 船灯は次世代スタンダードを見越して開発された新しい LED 船灯です。高度な配光制御により、船体側の遮光壁を必要とせず、要求規則を満たしています。
内蔵の CPU により、LED の状態を常に監視し、不具合を検知すると即座に警報を発することが可能です。専用の電流リレーを用意していますので、ご活用ください。光るだけでない、新しい航海灯の形をご提案しています。
NAUTILIGHTNAVI電流リレーはLED船灯の断線、故障警報回路に使用するもので、専用設計により調整不要、故障警報回路を構成する事が出来ます。
ピン配置が従来の電球式船灯用OMRON社MKリレーと同じですので航海制御盤の電流リレーを本製品に交換するだけです。
● LED船灯の断線/故障警報専用リレー※1
● 閃光灯にも対応
● 調整作業は一切不要
● MK2P/MK2P-2リレーと同一ピン配置で互換性あり※2
● 就航船、既設船灯のLED船灯への換装時に最適
● 動作表示灯付きで作動状況が一目で判断可能
● 船舶環境試験規格に合格（IEC60945）
● EMC試験済（IEC60945）
● RoHS適合
※1伊吹工業株式会社NAUTILIGHTNAVILED船灯NLLシリーズ専用
※2別途制御用電源DC24Vが必要
※3ソケットは別途ご手配ください。
NAUTILIGHT NAVI NLL シリーズ ラインナップ
| マーク | 番号 | 品番 | 品名 | 型式承認番号 AC/DC |
発光色 | 照射角度 | 光達距離 nm |
| 2重式航海灯 | |||||||
 |

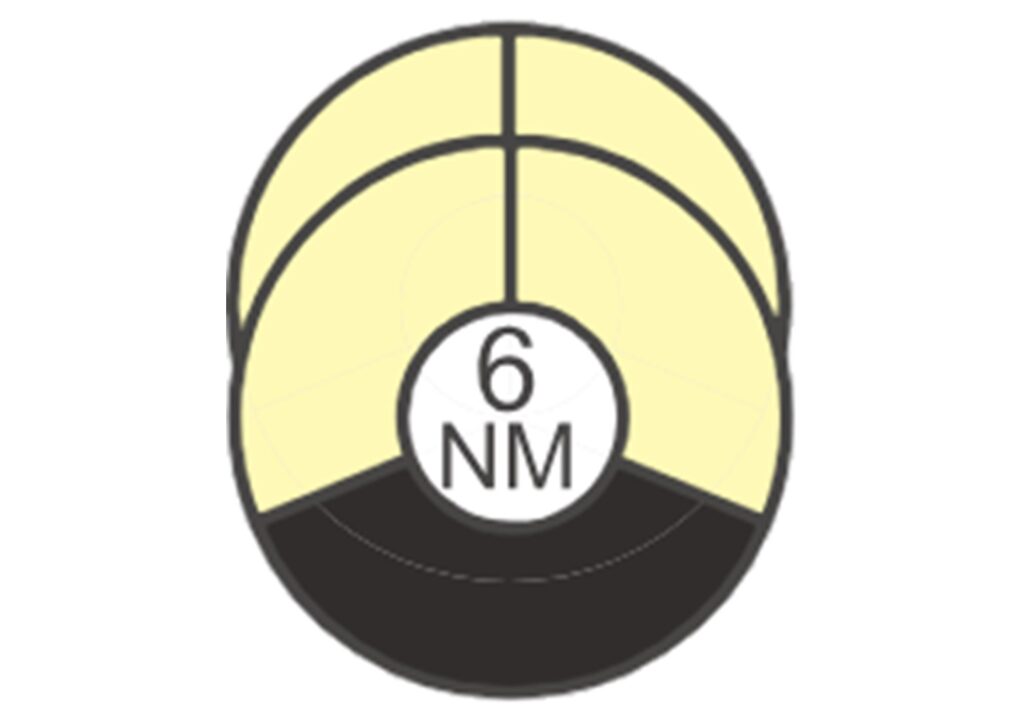

1 | NLLM-1WD | 第1種マスト灯 | 5402/5403 | 白 | 225° | 6 |
 |

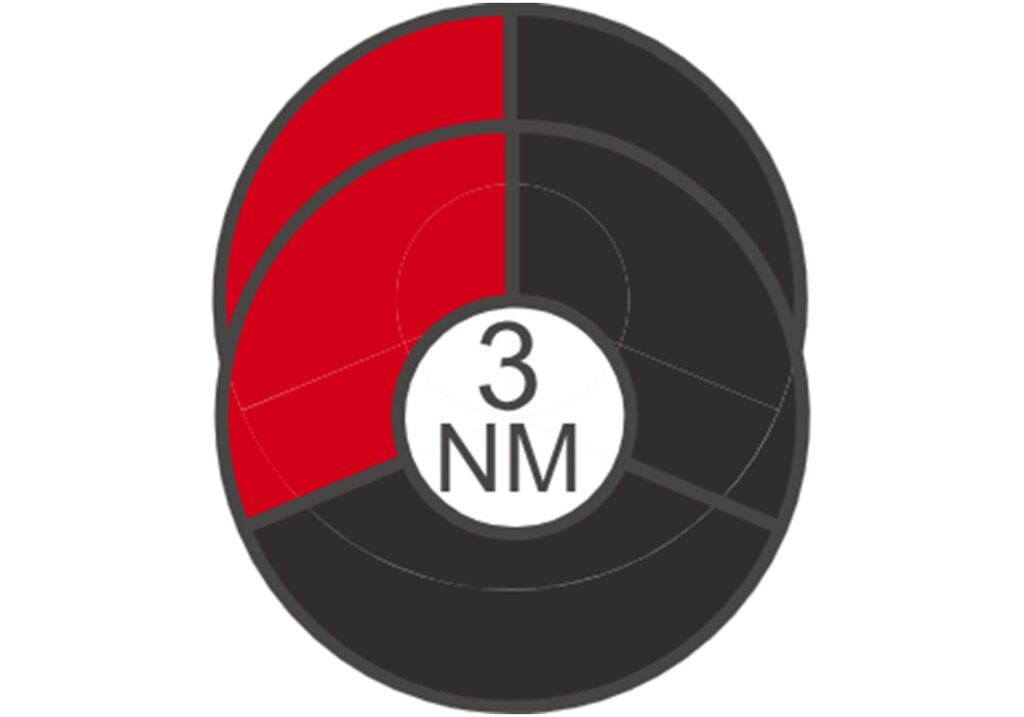

2 | NLLG-1RD | 第1種舷灯（赤） | 5404/5405 | 赤 | 112.5° | 3 |
 |

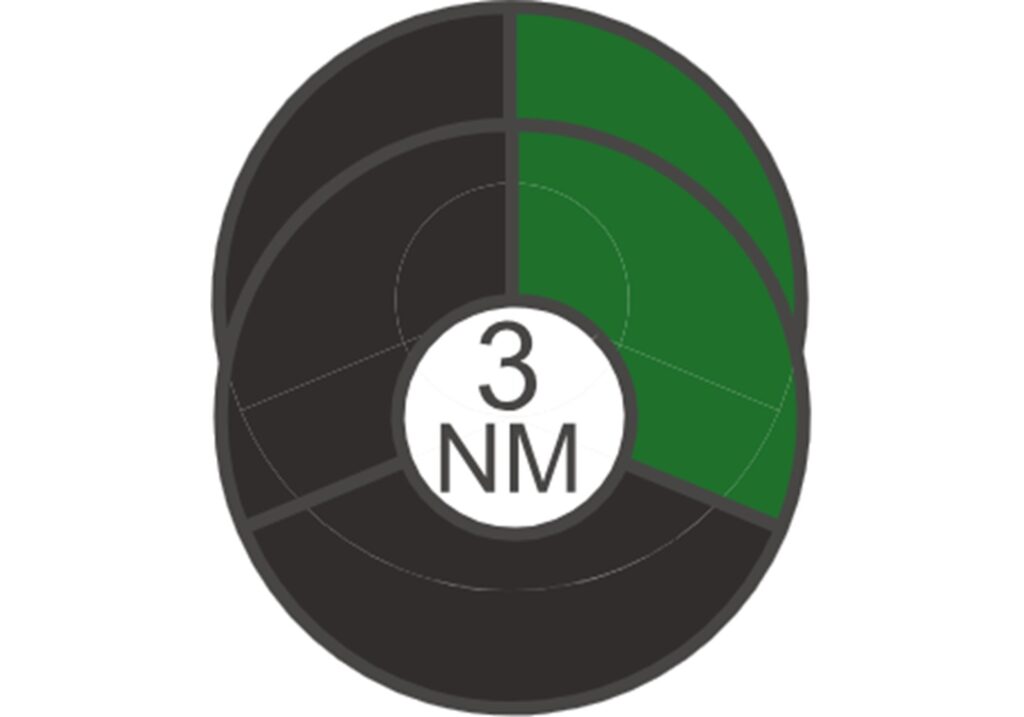

3 | NLLG-1GD | 第1種舷灯（緑） | 5406/5407 | 緑 | 112.5° | 3 |
 |

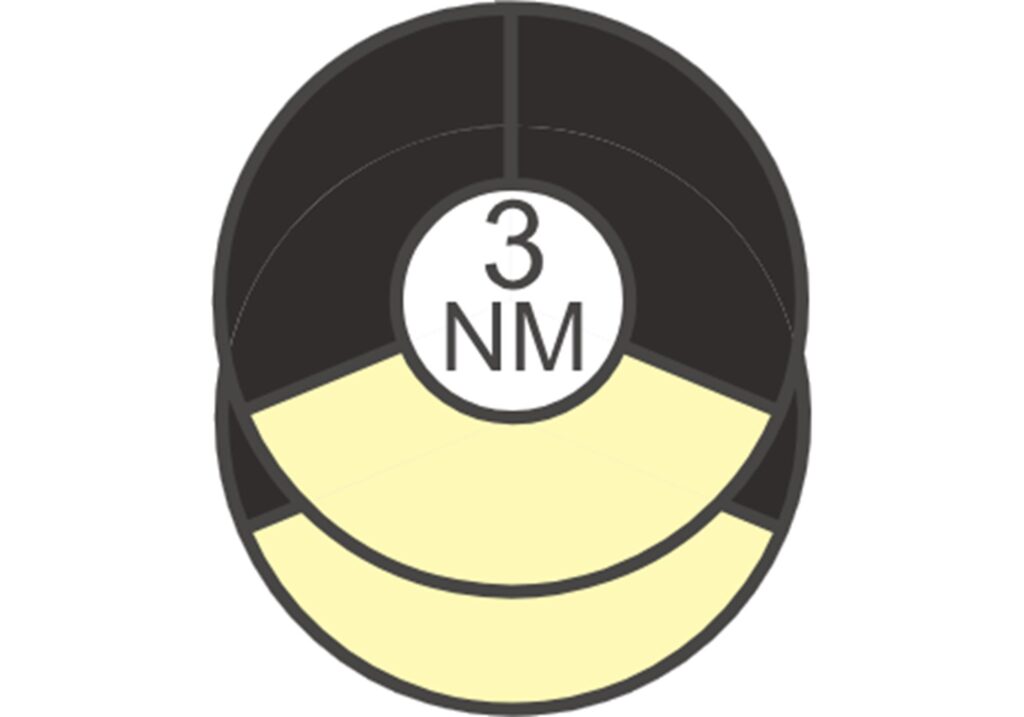

4 | NLLS-1WD | 第1種船尾灯 | 5408/5409 | 白 | 135° | 3 |
| 1重式航海灯 | |||||||
 |

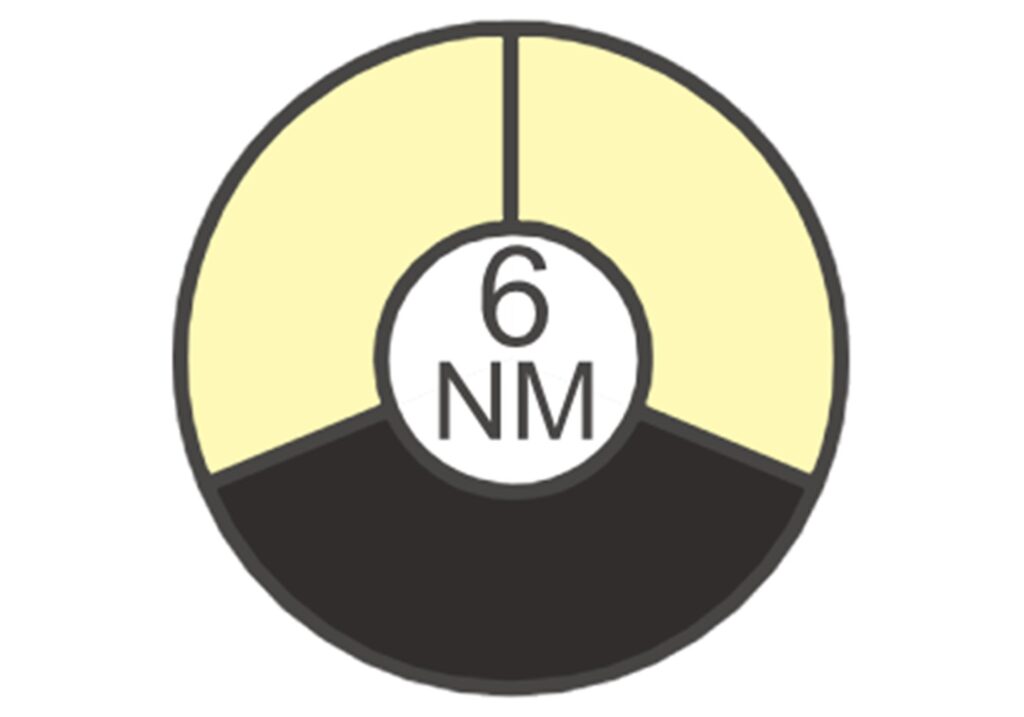

5 | NLLM-1W | 第1種マスト灯 | 5384/5385 | 白 | 225° | 6 |
 |

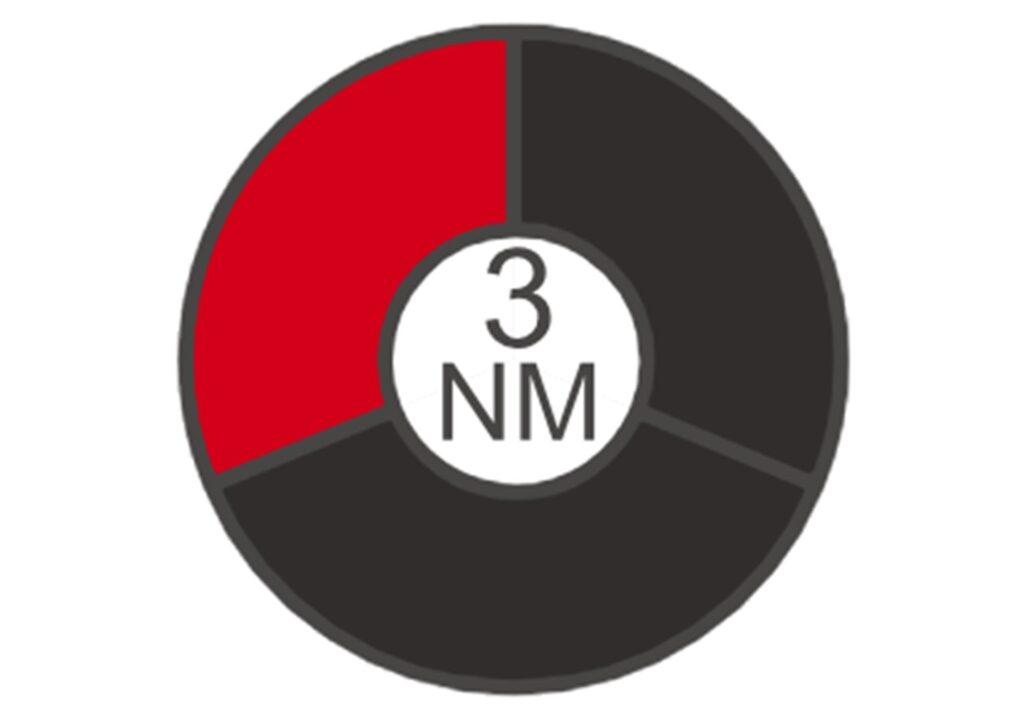

6 | NLLG-1R | 第1種舷灯（赤） | 5386/5387 | 赤 | 112.5° | 3 |
 |

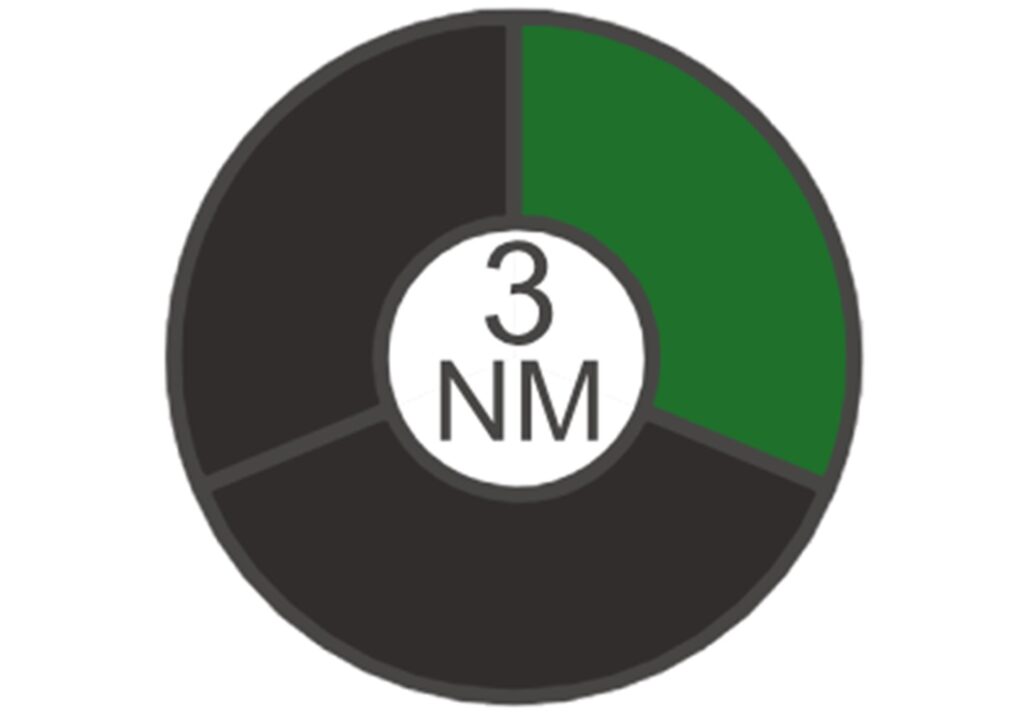

7 | NLLG-1G | 第1種舷灯（緑） | 5388/5389 | 緑 | 112.5° | 3 |
 |

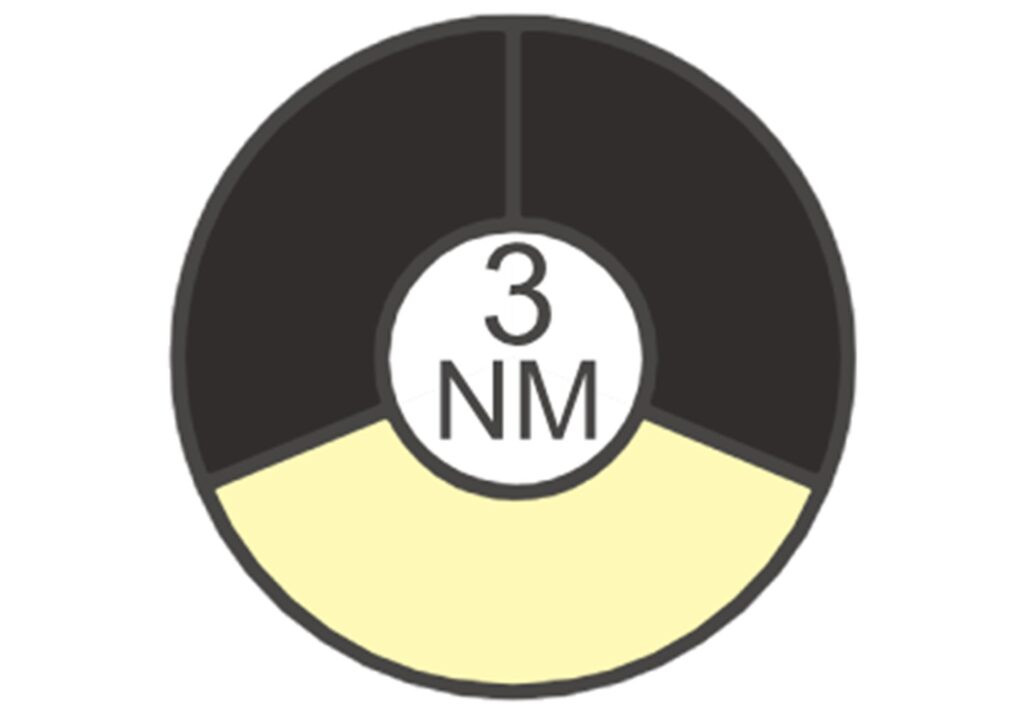

8 | NLLS-1W | 第1種船尾灯 | 5390/5391 | 白 | 135° | 3 |
| 2重式信号灯 | |||||||
 |

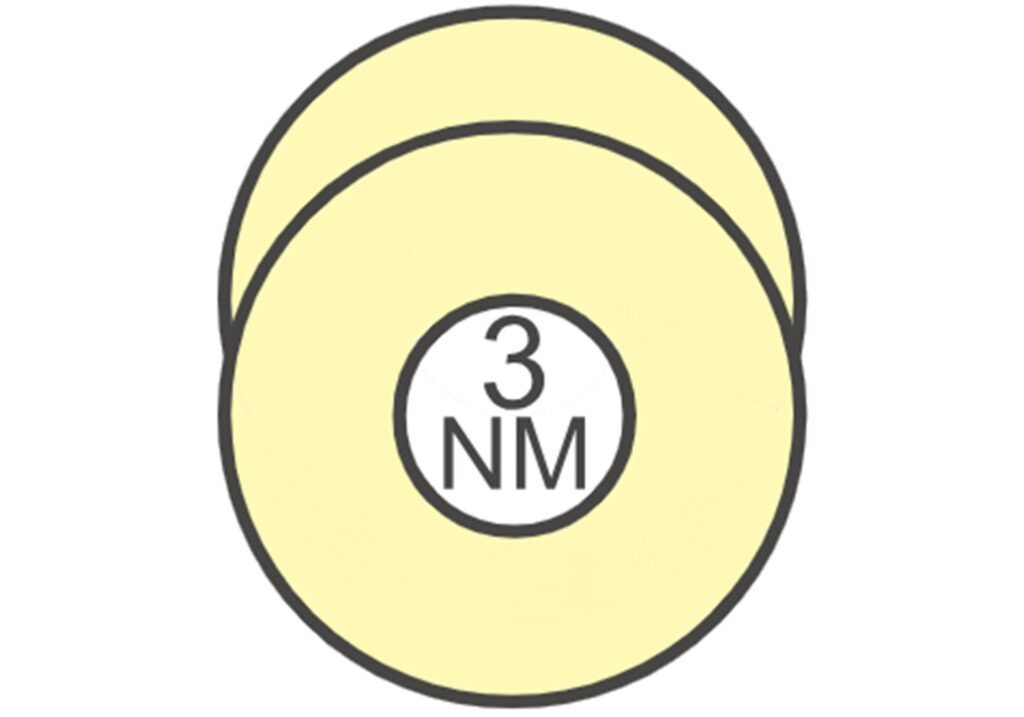

9 | NLLA-1WD | 第1種白灯 | 5410/5593 | 白 | 360° | 3 |
 |

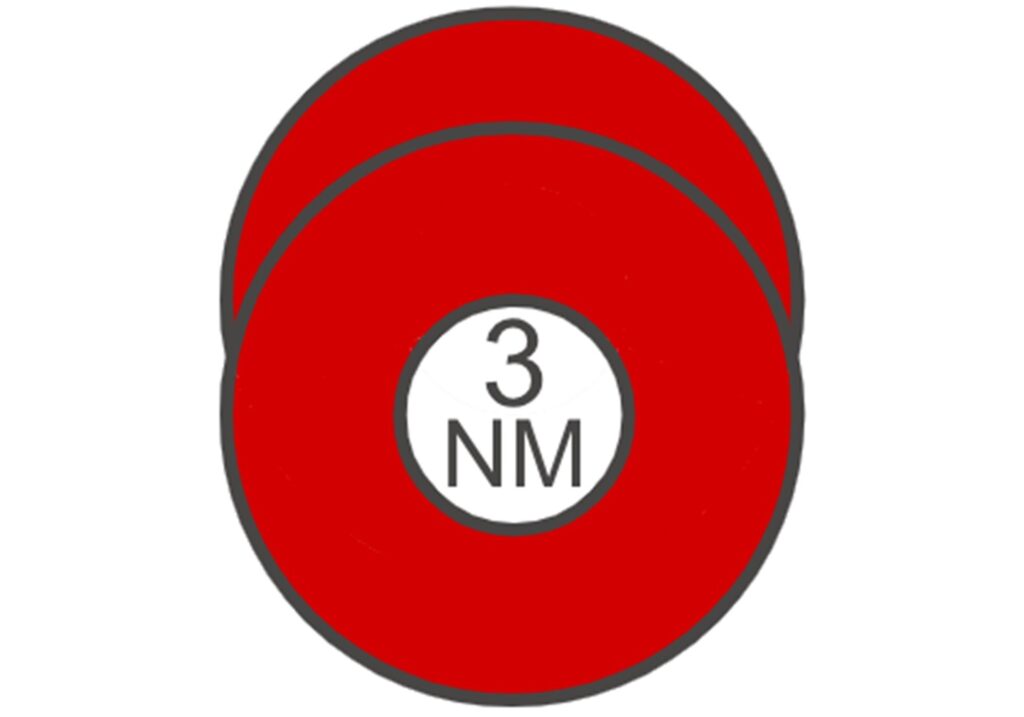

10 | NLLA1RD | 第1種紅灯 | 5411/5594 | 赤 | 360° | 3 |
| 1重式信号灯 | |||||||
 |

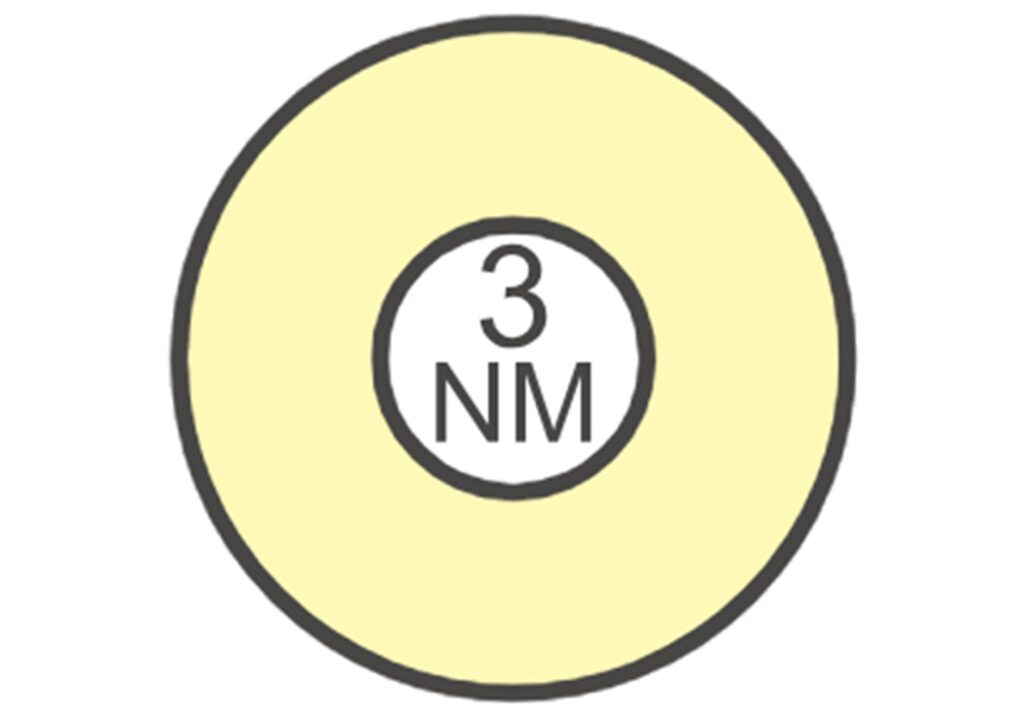

11 | NLLA-1W | 第1種白灯 | 5392/5393 | 白 | 360° | 3 |
 |

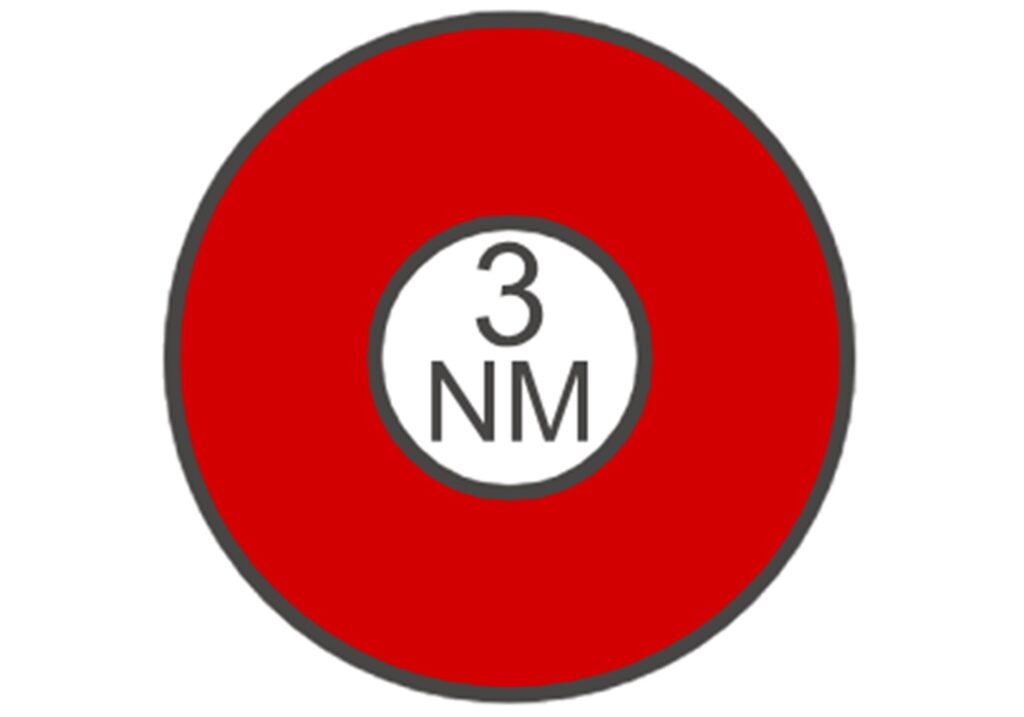

12 | NLLA-1R | 第1種紅灯 | 5394/5395 | 赤 | 360° | 3 |
 |

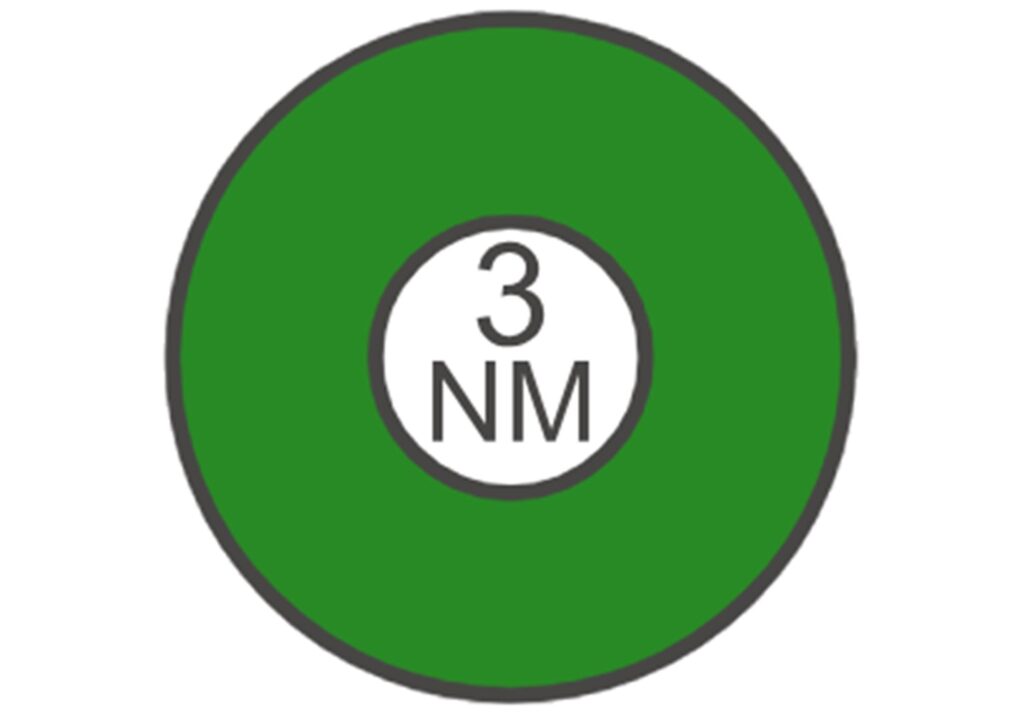

13 | NLLA1G | 第1種緑灯 | 5396/5397 | 緑 | 360° | 3 |
 |

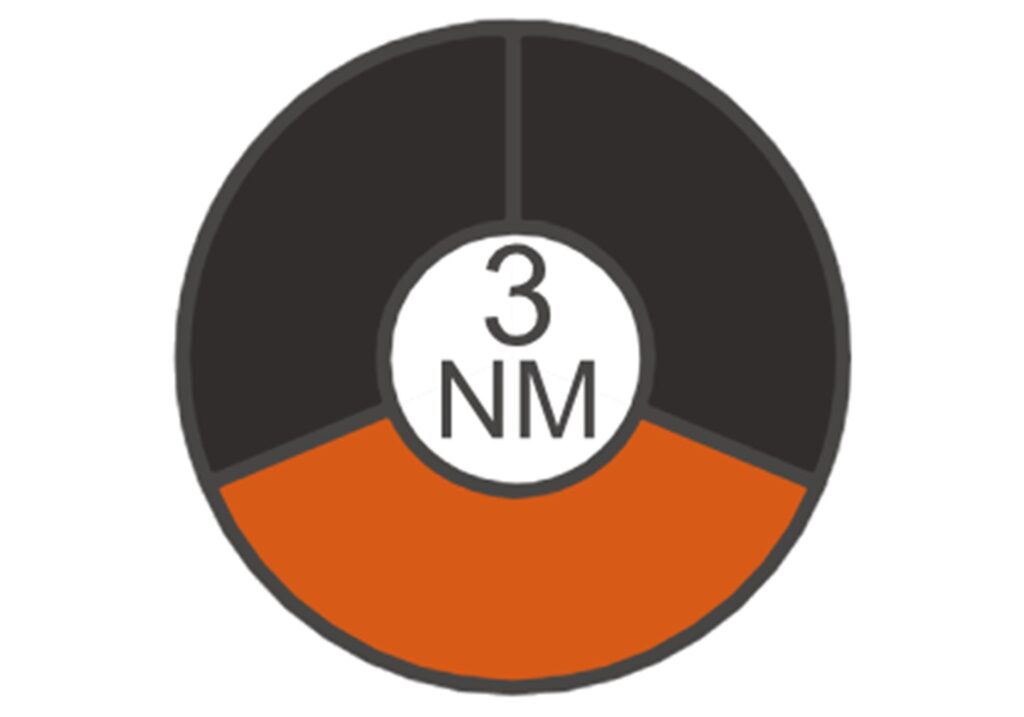

14 | NLLT-1Y | 第1種引船灯 | 5398/5399 | 黄 | 360° | 3 |
| 操船信号灯 | |||||||
 |

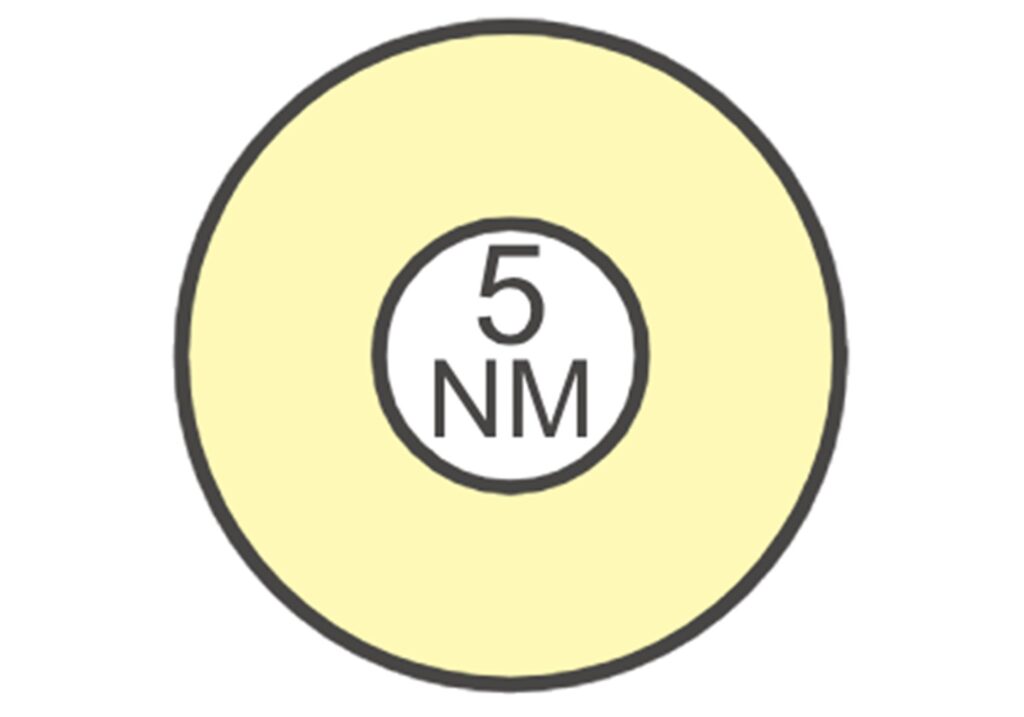

15 | NLLA-ML | 操船信号灯 | 5400/5401 | 白 | 360° | 5 |
| 閃光灯 | |||||||
 |

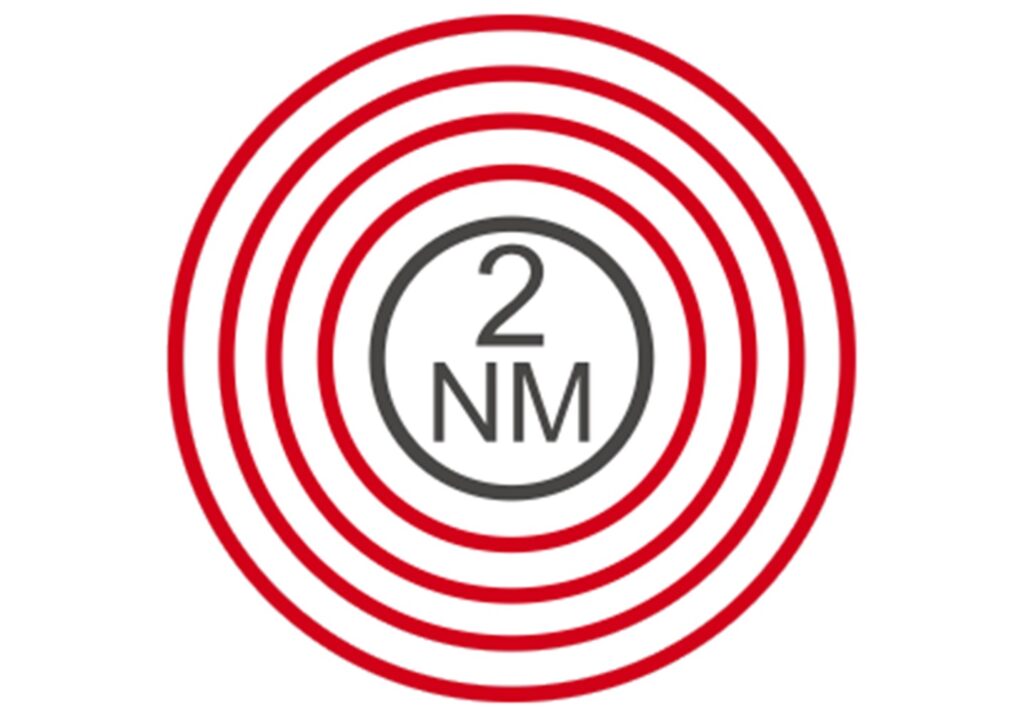

16 | NLLF-1R | 第1種紅色閃光灯 | 5412/5490 | 赤 | 360° | 2 |
 |

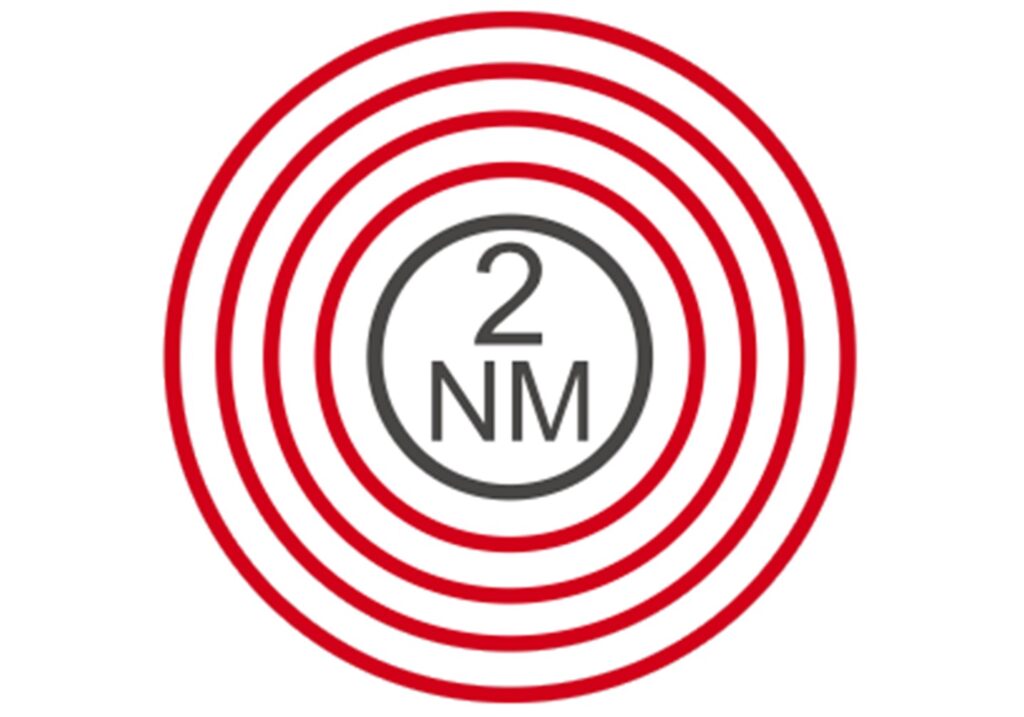

17 | NLLF-2R | 第2種紅色閃光灯 | 5413/5414 | 赤 | 360° | 2 |
 |

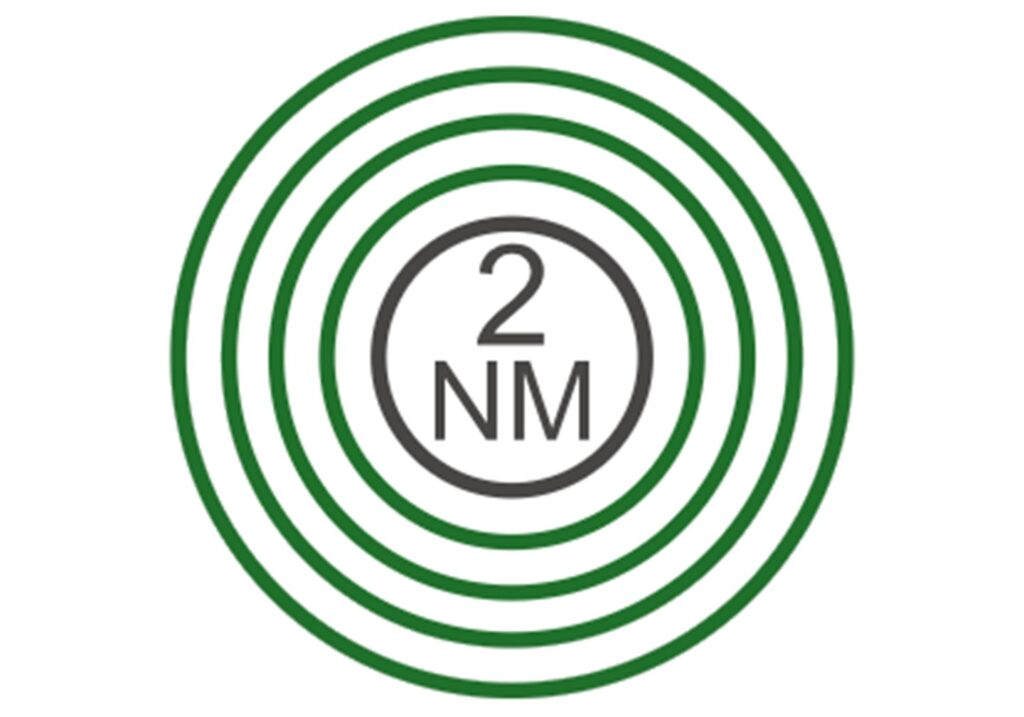

18 | NLLF-1G | 第1種緑色閃光灯 | 5415/5491 | 緑 | 360° | 2 |
|
19 | NLLF-2G | 第2種緑色閃光灯 | 5459/未承認 | 緑 | 360° | 2 |
DOWNLOAD資料ダウンロード
NLLM-1WD 第一種マスト灯（白）2重式 外形図
NLLG-1RD 第一種舷灯（赤）2重式 外形図
NLLG-1GD 第一種舷灯（緑）2重式 外形図
NLLS-1WD 第一種船尾灯（白）2重式 外形図
NLLM-1W 第一種マスト灯（白）1重式 外形図
NLLG-1R 第一種舷灯（紅）1重式 外形図
NLLG-1G 第一種舷灯（緑）1重式 外形図
NLLS-1W 第一種船尾灯（白）1重式 外形図
NLLA-1WD 第一種白灯（白）2重式 外形図
NLLA-1RD 第一種紅灯（紅）2重式 外形図
NLLA-1W 第一種白灯（白）1重式 外形図
NLLA-1R 第一種紅灯（紅）1重式 外形図
NLLA-1G 第一種緑灯（緑）1重式 外形図
NLLT-1Y 第一種引船灯（黄）1重式 外形図
NLLA-ML 操船信号灯（白）外形図
NLLF-1R 第一種紅色閃光灯（紅）外形図
NLLF-2R 第二種紅色閃光灯（紅）外形図
NLLF-1G 第一種緑色閃光灯（緑）外形図
NLLF-2G 第二種緑色閃光灯（緑）外形図
NLLA-MSL モールス信号灯（白） 外形図
SPEC仕様
| 絞り込み | ||||||
|---|---|---|---|---|---|---|
| 機器名 | LED航海灯 NLLシリーズ | LED航海灯 NLLシリーズ | LED航海灯 NLLシリーズ | LED航海灯 NLLシリーズ | LED航海灯 NLLシリーズ | LED航海灯 NLLシリーズ |
| 型式 | LW-200 | LW-100 | LR-100 | LG-100 | LRF-1/LRF-2 | LＧF-1/LＧF-2 |
| 型式承認 | 証明書：JG 国土交通省 MED：舵輪マーク | 証明書：JG 国土交通省 MED：舵輪マーク | 証明書：JG 国土交通省 MED：舵輪マーク | 証明書：JG 国土交通省 MED：舵輪マーク | 証明書：JG 国土交通省 MED：舵輪マーク | 証明書：JG 国土交通省 MED：舵輪マーク |
| 光達距離 | ５〜６海里用 | 3海里用 | 3海里用 | 3海里用 | 閃光灯用 | 閃光灯用 |
| 射光範囲 | - | - | - | - | - | - |
| 灯色 | 白色 | 白色 | 紅色 | 緑色 | 紅色 | 緑色 |
| 電源 | AC100～110V / 220V〜230V / DC24V | AC100～110V / 220V〜230V / DC24V | AC100～110V / 220V〜230V / DC24V | AC100～110V / 220V〜230V / DC24V | AC100～110V / 220V〜230V / DC24V | AC100～110V / 220V〜230V / DC24V |
| 電流 | - | - | - | - | - | - |
| 保護等級 | - | - | - | - | - | - |
| 使用温度範囲 | - | - | - | - | - | - |
| 主要寸法 | 外形図参照 | 外形図参照 | 外形図参照 | 外形図参照 | 外形図参照 | 外形図参照 |
| 質量 | 約2.5㎏（1重式） 約3.5㎏（2重式） | 約2.5㎏（1重式） 約3.5㎏（2重式） | 約2.5㎏（1重式） 約3.5㎏（2重式） | 約2.5㎏（1重式） 約3.5㎏（2重式） | 約2.5㎏（1重式） 約3.5㎏（2重式） | 約2.5㎏（1重式） 約3.5㎏（2重式） |
| 適合規格 | 性能基準：MSC253 IEC14744 環境性基準：IEC60945 IEC14744 電磁両立性：IEC60495 IEC61000 | 性能基準：MSC253 IEC14744 環境性基準：IEC60945 IEC14744 電磁両立性：IEC60495 IEC61000 | 性能基準：MSC253 IEC14744 環境性基準：IEC60945 IEC14744 電磁両立性：IEC60495 IEC61000 | 性能基準：MSC253 IEC14744 環境性基準：IEC60945 IEC14744 電磁両立性：IEC60495 IEC61000 | 性能基準：MSC253 IEC14744 環境性基準：IEC60945 IEC14744 電磁両立性：IEC60495 IEC61000 | 性能基準：MSC253 IEC14744 環境性基準：IEC60945 IEC14744 電磁両立性：IEC60495 IEC61000 |
| 仕様-1 | - | - | - | - | - | - |
| 仕様-2 | - | - | - | - | - | - |
| 仕様-3 | - | - | - | - | - | - |
| 仕様-4 | - | - | - | - | - | - |
| 仕様-5 | - | - | - | - | - | - |
| 仕様-6 | - | - | - | - | - | - |
